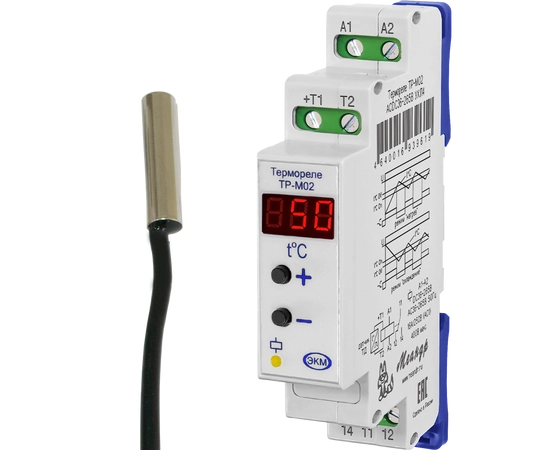

Реле ТР-М02 ACDC36-265В УХЛ2 с ТД-3
Реле ТР-М02 ACDC36-265В УХЛ2 с ТД-2
Назначение
В зависимости от размера заказа предоставляются скидки
НАЗНАЧЕНИЕ
Термореле ТР-М02 (далее устройство) предназначено для контроля и поддержания заданного температурного режима и формирования сигналов управления, в системах управления охлаждением или нагревом, при выходе контролируемой температуры за установленные значения.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Устройство имеет два режима функционирования. Выбор режима функционирования Устройства осуществляется автоматически в зависимости от установленных порогов включения и выключения реле. Устройство имеет два контролируемых температурных порога срабатывания ON и OFF. Для установки температурного порога включения исполнительного реле ONнеобходимо на 5 секунд зажать кнопку "+". Когда значение температуры на экране начнет мигать, кнопками "+" и "-" установить необходимое значение. Для установки температурного порога выключения исполнительного реле OFF необходимо на 5 секунд зажать кнопку "-". Когда значение температуры на экране начнет мигать, кнопками "+" и "-" установить необходимое значение.
Режим нагрев . В данном режиме функционирования устройство при подаче питания начинает непрерывный контроль температуры внешнего температурного датчика. Если контролируемая температура опустится ниже установленного значения ON, то исполнительное реле включится. Отключение исполнительного реле произойдет, сразу по достижении значением контролируемой температуры установленного порога срабатывания OFF. Цикл работы исполнительного реле повторяется до снятия напряжения питания.
Режим охлаждения В данном режиме функционирования устройство при подаче питания начинает непрерывный контроль температуры внешнего температурного датчика. Если контролируемая температура поднимется выше установленного значения ON, то исполнительное реле включится. Отключение исполнительного реле произойдет, сразу по достижении значением контролируемой температуры установленного порога срабатывания OFF . Цикл работы исполнительного реле повторяется до снятия напряжения питания.
При работе исполнительного реле включается желтый индикатор и замкнуты контакты 11-14. В отключенном состоянии исполнительного реле замкнуты контакты 11-12.
ВНИМАНИЕ: В случае неисправности или неправильного подключения температурного датчика на дисплее отображается сообщение "Err".
ВНИМАНИЕ: Для всех вариантов исполнения устройства для управления нагрузкой мощностью более 4000 Вт необходимо использовать контакторы рассчитанные на соответствующую нагрузку.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Диапазон установки порога срабатывания по температуре от -55 до +125°С;
- 2 режима работы.
- Индикация текущего значения температуры;
- Контроль исправности подключенного датчика;
- 1 переключающая группа контактов 16А/AC250В.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
- Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
- Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
- Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
- Конденсация влаги на поверхности изделия не допускается;
- Высота над уровнем моря не более 2000 м.
СХЕМА ПОДКЛЮЧЕНИЯ
питание подключается к клеммам A1, A2, исполнительные цепи подключаются к контактам 11-12/14. Термодатчик подключается к клеммам «+Т1»(красный провод) и «Т2»(черный провод). С устройством можно использовать термодатчик на микросхеме DS18B20 (ТД-2). Максимальное удаление термодатчика от устройства - 20 метров при подключении проводом сечением 2х0.75.
ГАБАРИТНЫЕ РАЗМЕРЫ
.
