Реле ТР-М03 ACDC10-30В УХЛ4 с ТД-3

Реле ТР-М03 ACDC36-265В УХЛ2 с ТД-3

Реле ТР-М03 ACDC36-265В УХЛ2 с ТД-2

Назначение

Реле ТР-М03 ACDC36-265В УХЛ2 с ТД-2. НАЗНАЧЕНИЕ РЕЛЕ Термореле ТР-М03 (далее устройство) предназначено для контроля и поддержания заданного температурного режима и формирования сигналов управления, в системах управления или автоматики, при выходе контролируемой температуры за установленные значения. Температурное реле поставляется в комплекте с датчиками ТД-2, ТД-3 или без него (указать при заказе). ОСНОВНЫЕ ФУНКЦИИ Отображение текущей температуры на цифровом трёхразрядном индикаторе Широкий диапазон контролируемых температ...Подробнее

В зависимости от размера заказа предоставляются скидки

НАЗНАЧЕНИЕ РЕЛЕ

Термореле ТР-М03 (далее устройство) предназначено для контроля и поддержания заданного температурного режима и формирования сигналов управления, в системах управления или автоматики, при выходе контролируемой температуры за установленные значения. Температурное реле поставляется в комплекте с датчиками ТД-2, ТД-3 или без него (указать при заказе).

ОСНОВНЫЕ ФУНКЦИИ

Отображение текущей температуры на цифровом трёхразрядном индикаторе
Широкий диапазон контролируемых температур –55 ...+125⁰С
Работа в режиме "нагрев"
Выходной контакт - 1 переключающая группа 16А/250В
Контроль исправности датчика
Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

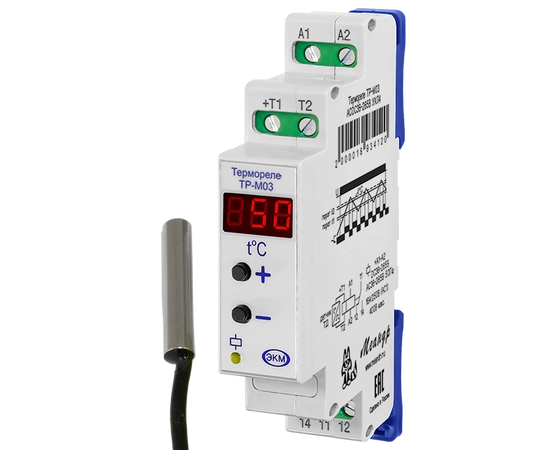

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «» срабатывания встроенного исполнительного реле.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

РАБОТА ТЕРМОРЕЛЕ

Реле может работать в режиме «нагрев».

«Нагрев» - если контролируемая температура ниже установленной t1 или выше установленной t2, реле выключено.

При увеличении контролируемой температуры и достижении температуры t1 реле включается. При дальнейшем увеличении контролируемой температуры и достижении установленной температуры t2 с учетом температурного гистерезиса реле выключается.

При снижении контролируемой температуры и достижении температуры t2 реле включается. При дальнейшем снижении контролируемой температуры и достижении установленной температуры t1 с учетом температурного гистерезиса реле выключается.

На индикаторе отображается значение текущей измеряемой температуры. Если нарушена полярность подключённого датчика или датчик неисправен, на индикаторе отображается ошибка «Err».

При нажатии кнопки «+» на индикаторе отображается значение температуры порога t2. При нажатии кнопки «-» на индикаторе отображается значение температуры порога t1. Срабатывание встроенного реле индицируется жёлтым индикатором « ». Если реле сработало, горит жёлтый индикатор и замкнуты контакты 11-14.

Установка параметров:

Установка температуры t2 - нажать и удерживать в течении 5 секунд кнопку «+». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.

Установка температуры t1 - нажать и удерживать в течении 5 секунд кнопку «-». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.

Память устройства является энергонезависимой, т.е. при отключении питания настройки порогов не сбрасываются.

Заводские настройки t0 = 0⁰С, t1 = -5⁰С.

Производитель:

МЕАНДР

Срок службы:

10+ лет

Бренд:

Меандр

Вес:

0.08 кг.

Климатическое исполнение:

УХЛ2 (-40…+55°С)

Диапазон рабочих температур:

-40…+55°С
