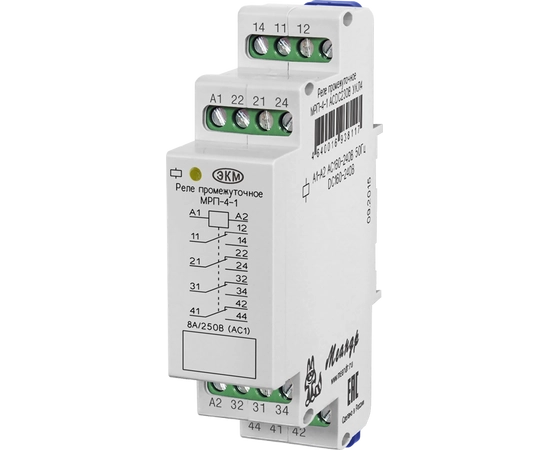

Реле промежуточное МРП-4-1 ACDC48В УХЛ2

Реле промежуточное МРП-4-1 ACDC48В УХЛ2 Оставить заявку Реле промежуточное МРП-4-1 ACDC48В УХЛ2 Назначение НАЗНАЧЕНИЕ Промежуточное реле МРП-4-1 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов.. ПРИНЦИП РАБОТЫ УСТРОЙСТВА При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14, 21-24, 31-34 и 41-44 , а 11-12, 21-22, 31-32 и 41-42 размыкаются, и на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле. ОСНОВНЫЕ ОСОБЕННОСТИ Индикатор состояния встроенного реле; Встроенная защита от индуктивных выбросов при отключении устройства; 4 переключающие группы контактов 8А/AC250В. КОНСТРУКЦИЯ УСТРОЙСТВА Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. УСЛОВИЯ ЭКСПЛУАТАЦИИ Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий: Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2; Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства; Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99; Конденсация влаги на поверхности изделия не допускается; Высота над уровнем моря не более 2000 м. СХЕМА ПОДКЛЮЧЕНИЯ Напряжение питания подается на клеммы А1-А2 без соблюдения полярности. ГАБАРИТНЫЕ РАЗМЕРЫ . Читать дальше
