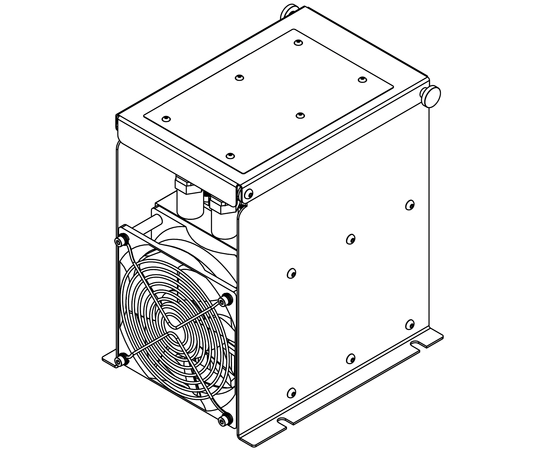

Тиристорный коммутатор МТК-21-100-690 УХЛ4
Тиристорный коммутатор МТК-21-100-480 УХЛ4
Назначение
В зависимости от размера заказа предоставляются скидки
НАЗНАЧЕНИЕ
Тиристорный коммутатор МТК (далее Устройство) предназначен для коммутации компенсирующих конденсаторов в конденсаторных установках компенсации реактивной мощности (УКРМ). Этот способ регулирования реактивной мощности применяется для электросетей, где характер нагрузки изменяется очень быстро, например, сварочные аппараты, штамповочные прессы, лифты, краны и другое оборудование управляемое электродвигателями.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Тиристор включается в момент равенства напряжения на выводах конденсаторной батареи и в сети (при нулевом перепаде напряжения в т.н. - «НУЛЕ ТОКА»). Это позволяет коммутировать конденсаторы без бросков тока в момент коммутации. Коммутаторы по сравнению с электромагнитными контакторами, имеют возможность подключения конденсаторов к сети без их предварительной разрядки. ВАЖНО! Коммутаторы МТК-25 и МТК-26 оборудованы встроенной схемой быстрого разряда конденсаторной батареи. А так же светодиодным индикатором наличия опасного напряжения на конденсаторной батарее. МТК-21 не имеют схему быстрого разряда и встроенных предохранителей.
ВАЖНО! Для защиты тиристорных ключей от пикового тока в цепь рекомендуется включать индуктивность не менее 15 мкГн.
В процессе эксплуатации коммутаторы могут значительно нагреваться при работе на предельных токах. Для лучшего охлаждения коммутатор должен располагаться в вертикальном положении (по направлению рёбер радиатора). Сверху и снизу корпуса коммутатора должно быть не менее 15 см., а с боков коммутатора не менее 5 сантиметров свободного пространства. При установке коммутатора в шкаф или изделие с ограниченным пространством следует предусмотреть вентиляцию шкафа. Если естественного охлаждения за счёт конвекции недостаточно, следует предусмотреть принудительную вентиляцию шкафа вентилятором. Не следует устанавливать коммутатор в непосредственной близости от нагревательных приборов или в зонах с повышенной температурой.
ВАЖНО! Для увеличения срока службы вентилятора коммутатора, он включается только при нагреве радиатора до температуры 60±5 °С. При нагреве радиатора до температуры 100±5 °С, во избежание выхода из строя, коммутатор отключается.
ВАЖНО! В выключенном состоянии коммутатора на выходе коммутатора присутствует опасное для жизни напряжение.
- Частота коммутации конденсаторных батарей - до 20 раз в секунду;
- Напряжения питания нагрузки AC480В и АС690В (по исполнением);
- Длительный срок службы компенсирующих конденсаторов;
- Встроенная термозащита отключения модуля при температуре радиатора выше 100°С;
- Индикаторы состояния Устройства;
- Принудительное охлаждение вентилятором при температуре выше 60° (по исполнением);
- Защита от перегрузки и коротких замыканий быстродействующим предохранителем (МТК-26);
- Встроенный модуль разряда конденсаторов (МТК-25, МТК-26).
КОНСТРУКЦИЯ УСТРОЙСТВА
- Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
- Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
- Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
- Конденсация влаги на поверхности изделия не допускается;
- Высота над уровнем моря не более 2000 м.;
- При температуре окружающего воздуха выше плюс 35°С необходимо учитывать запас по току (диаграмма в паспорте на устройство).
