Реле телеуправления РТУ-2 ACDC24В УХЛ2
Реле телеуправления РТУ-2 ACDC230В УХЛ4
Назначение
В зависимости от размера заказа предоставляются скидки
НАЗНАЧЕНИЕ

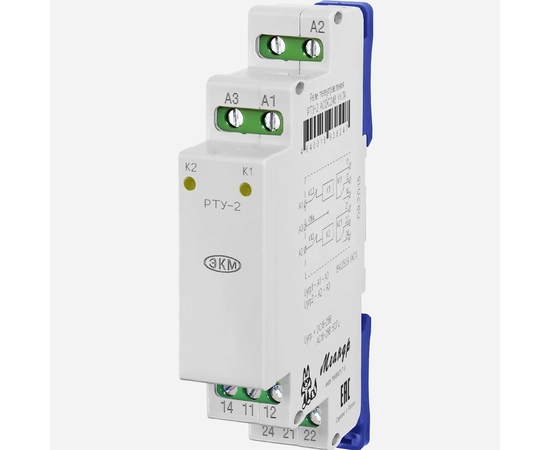

Реле телеуправления РТУ-2(далее устройство) предназначено для применения в схемах телемеханики для управления двухпозиционным объектом и исключения одновременной подачи двух взаимоисключающих команд (вкл./откл.). Устройство имеет электрическую блокировку для управления двумя взаимоисключающими состояниями объекта. Возможно применение в схемах управления задвижками и др. двухпозиционными объектами. Широко применяется в системах телемеханики метрополитена.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Устройство имеет две независимых исполнительных переключающих группы контактов (К1 и К2), по одной для каждого из взаимоисключающих состояний управляемого объекта. При подаче питания на вход К1 происходит включение внутреннего исполнительного реле. При этом замыкаются контакты 11-14, контактной группы 11-12/14, а на лицевой панели загорается желтый индикатор "К1". Включение исполнительного реле выхода "К1" блокирует возможность подачи сигнала на включение входа "К2" путем разрыва цепи питания исполнительного реле выхода "К2". Подача сигнала управления на вход "К2" возможна только после снятия питания с входа "К1". При работе исполнительного реле "К2" замыкаются контакты 21-24, контактной группы 21-22/24 встроенного исполнительного реле "К2", а на лицевой панели загорается желтый индикатор "К2". При этом блокируется работа исполнительное реле "К1".
ОСНОВНЫЕ ОСОБЕННОСТИ
- Управление двухпозиционным объектом с двумя взаимоисключающими состояниями;
- Индикаторы состояния Устройства;
- 2 переключающие группы контактов 8А/AC230В.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены индикаторы состояния Устройства.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
- Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
- Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
- Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
- Конденсация влаги на поверхности изделия не допускается;
- Высота над уровнем моря не более 2000 м.
СХЕМА ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
.
