Реле РВП-3-1 AC400В УХЛ4
Реле РВП-3-1 AC230В УХЛ4
Назначение
В зависимости от размера заказа предоставляются скидки
НАЗНАЧЕНИЕ

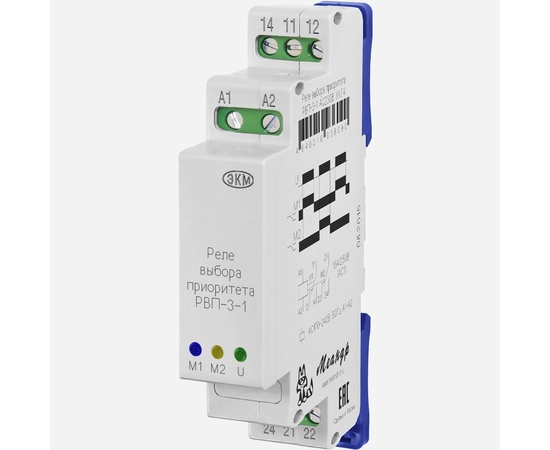

Реле выбора приоритета РВП-3-1 (далее устройство) предназначено для оптимизации нагрузки (степени износа) двух агрегатов (основного и резервного). Например, насосов КНС, генераторов, компрессоров и т.д.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания на Устройство, происходит включение агрегата №1, при этом замыкаются контакты 11-14, контактной группы 11-12/14 встроенного исполнительное реле "М1", а на лицевой панели загорается синий индикатор "М1". После выключения питания Устройства происходит выключение встроенного исполнительное реле "М1". При последующей подаче питания на Устройство происходит включение агрегата №2, при этом замыкаются контакты 21-24, контактной группы 21-22/24 встроенного исполнительное реле "М2", а на лицевой панели загорается желтый индикатор "М2". После выключения питания Устройства происходит выключение встроенного исполнительное реле "М2". При каждой последующей подаче питания на Устройство происходит поочередное включение исполнительных реле "М1" и "М2".
ОСНОВНЫЕ ОСОБЕННОСТИ
- Поочередное включение двух агрегатов;
- Индикаторы наличия питания и работы агрегатов;
- 2 переключающие группы контактов 16А/AC230В.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены индикаторы наличия питания (зеленый), работы агрегата №1 (синий) и работы агрегата №2 (желтый).
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
- Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
- Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
- Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
- Конденсация влаги на поверхности изделия не допускается;
- Высота над уровнем моря не более 2000 м.
СХЕМА ПОДКЛЮЧЕНИЯ
Цепи управления агрегатом №1 подключаются к контактной группе 11-12/14. Цепи управления агрегатом №2 подключаются к контактной группе 21-22/24.
ГАБАРИТНЫЕ РАЗМЕРЫ
.
