Реле РВО-15 ACDC24B/AC230B УХЛ4

НАЗНАЧЕНИЕ

Реле времени однокомандное РВО-15 (далее Устройство) предназначено для выдачи команд в цепи схем управления. Управляющие сигналы подаются через контакты реле после отработки заданной выдержки по времени в соответствии с выбранным алгоритмом работы.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Режим работы устройства выбирается DIP переключателем №4. Всего доступно два режима работы:

1 - Режим работы с паузы. После подачи питания на устройство, начинается отсчет заданной пользователем задержки времени активации. В интервале установленной выдержки времени замкнуты контакты 15-16 и 25-26. После отсчёта времени выдержки, встроенное электромагнитное реле включается и замыкают контакты 15-18 и 25-28. При работе реле загорается жёлтый индикатор.

2 - Режим работы с импульса. После подачи питания на устройство, включается встроенное электромагнитное реле, загорается жёлтый индикатор, замыкают контакты 15-18 и 25-28, и начинается отсчет заданного пользователем времени работы реле. После отсчета заданного пользователем времени работы устройства, происходит отключение электромагнитного реле замыкаются контакты 15-16 и 25-26 и гаснет жёлтый индикатор.

Время работы/задержки включения электромагнитного реле определяется по формуле A x B, где А - значение множителя, устанавливаемого двумя поворотными переключателями (десятки и единицы); В - базовое значение времени выдержки, устанавливаемое комбинацией 1,2 и 3 DIP переключателей (0,1 сек, 1 сек, 6 сек, 10 сек, 60 сек, 360 сек, 600 сек и 3600 сек.).

ВНИМАНИЕ: Перед изменением диапазона выдержки времени или режима работы, устройство необходимо выключить.

ОСНОВНЫЕ ОСОБЕННОСТИ

• два режима функционирования (работа с паузы/импульса);
• широкий диапазон регулировки времени срабатывания встроенного электромагнитного реле (0,1 с - 99 час.);
• вариантность подачи управляющего сигнала(питания) исполнительного реле (AC 10-30 В или DC 10-30 В);
• коммутация тока величиной до 8А.

КОНСТРУКЦИЯ УСТРОЙСТВА

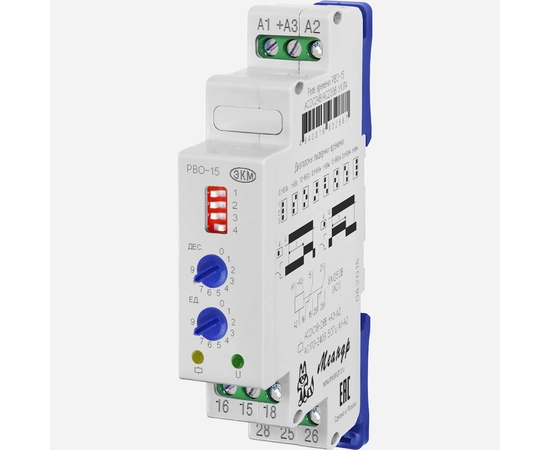

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели реле расположены:

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания АСDC24B подаётся на клеммы «+А3», «А2», «+» подключается на клемму «+А3». Напряжение питания АС230В подаётся на клеммы «А1», «А2».

ГАБАРИТНЫЕ РАЗМЕРЫ

.
