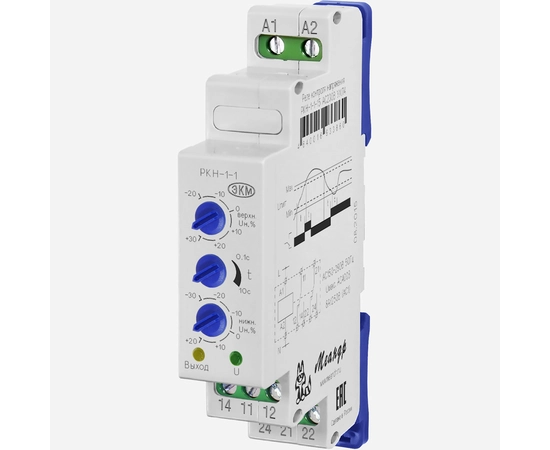

Реле РКН-1-1-15 DC220В УХЛ2

НАЗНАЧЕНИЕ

Реле контроля напряжения РКН-1-1-15 (далее устройство) предназначено для защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство, если напряжение сети находится в диапазоне между установленными верхним и нижнем порогами, то начинается отсчет установленной задержки времени срабатывания, после чего включается встроенное исполнительное реле. Если в процессе отсчета времени напряжение питания выйдет за установленные параметры, то отсчет времени сбросится. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. Если напряжение сети отклоняется от установленных значений, то начинается отсчет задержки времени срабатывания исполнительного реле. По окончании отсчёта реле выключается и замыкаются контакты 11-12 и 21-22. Время задержки срабатывания исполнительного реле устанавливается средним поворотным переключателем в диапазоне от 0,1 до 10 секунд. Верхний порог напряжения питания регулируется в диапазоне -20...+30% от номинального значения. Нижний - в диапазоне -30...+20%.

ВАЖНО: Минимальная разница между установленными значениями верхнего и нижнего порога срабатывания устройства должна составлять не менее 25% (или 2,5 деления шкалы).

ОСНОВНЫЕ ОСОБЕННОСТИ

• Регулируемый порог срабатывания на понижение напряжения в диапазоне –30...+20% от номинального значения;
• Регулируемый порог срабатывания на повышение напряжения в диапазоне –20...+30% от номинального значения;
• Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
• Широкий диапазон напряжения питания (DС 143 - 330 В);
• Индикатор наличия питания и состояния встроенного реле;
• 2 переключающие группы контактов 8А/AC230В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Положительный провод питания подключается к клемме «А1», отрицательный к клемме «А2», полярность соблюдать обязательно, исполнительные цепи к контактам 11-12/14, 21-22/24.
